在半導體芯片的測試環節中，探針作為連接測試設備與芯片的核心部件，其性能直接影響測試結果的準確性與生產效率。然而，市場上探針產品良莠不齊，進口與國產型號混雜，如何避開采購陷阱、選對適配探針？本文將從精度控制、材料壽命、環境適應性三大核心性能指標切入，拆解選購邏輯，助你規避測試風險。

精度陷阱：微米級誤差如何毀掉整片晶圓？

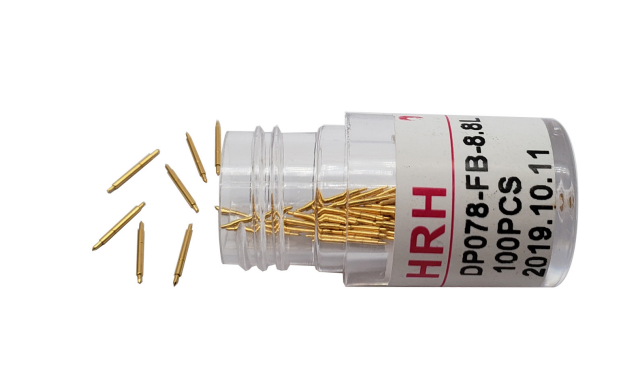

1. 針尖定位精度：被忽視的 “測試生命線”

1. 針尖定位精度：被忽視的 “測試生命線”

關鍵參數：針尖同軸度（≤5μm）、陣列排布精度（±3μm）

以 12 英寸晶圓測試為例，若探針陣列定位誤差超過 10μm，可能導致探針與芯片焊盤（Pad）偏移，造成虛接觸或劃傷焊盤。某存儲芯片廠曾因探針針尖偏移 0.02mm，導致 10% 的晶圓在測試中被誤判為 “失效”，直接損失超百萬元。

2. 接觸電阻穩定性：信號失真的 “隱形殺手”

行業標準：高頻測試（>10GHz）中，單針接觸電阻波動需≤10mΩ

某 5G 芯片測試案例顯示，當探針接觸電阻波動超過 20mΩ 時，射頻信號衰減率增加 15%，導致芯片射頻性能測試數據失真，最終需返工測試，成本增加 30%。

鑒別方法：

要求供應商提供高溫老化測試報告（如 85℃/85% RH 環境下持續 1000 小時的電阻變化曲線）；

鍍金層厚度是關鍵：高端探針鍍金層≥5μm（如美國 ECT 探針），國產優質產品可達 3μm，低于 1μm 的探針需警惕（易氧化導致電阻驟升）。

壽命誤區：“性價比” 探針可能讓產線停擺

1. 機械壽命：百萬次插拔的 “真實考驗”

典型場景：量產測試中，單根探針日均插拔次數超 5000 次，若壽命不足 10 萬次，每月需更換探針，導致產線停機成本增加 20%。

2. 熱循環壽命：高低溫沖擊下的 “性能殺手”

測試痛點：汽車芯片需通過 - 40℃~150℃熱循環測試，普通探針在 100 次循環后可能出現針尖氧化或材料熱脹冷縮導致接觸不良。
